絶縁型DC-DCコンバータ

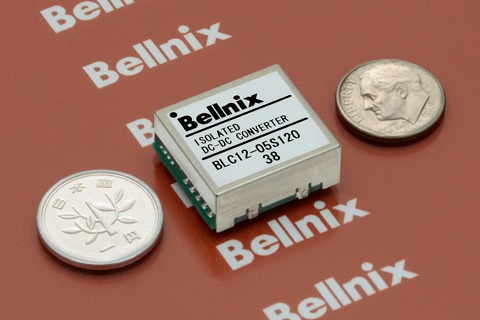

ベルニクスの絶縁型DC-DCコンバータは、超小型、超低ノイズ、超高絶縁、広い動作温度の特徴を持った製品です。独自のTCT回路を採用した製品、『BR-LBシリーズ』は超低ノイズ（3mVp-p）を実現し、列車のATS装置の一部として採用されております。
弊社は、RECOM社というドイツに本社を置く1975年設立の老舗電源メーカーと提携しております｡
約4000品種の膨大なラインナップで、4kV、6kV耐圧絶縁型DC-DCコンバータ等の絶縁耐圧の高い製品が特徴です。このような、あらゆるアプリケーションに対応できるラインナップを揃えております。
– 特徴 –
- 超低ノイズ
- 超小型
- TCT特許回路で長寿命
- 広い動作温度範囲
- 広い入力電圧範囲
- 高絶縁型
- 医療機器規格取得
- 情報処理規格取得
製品一覧
シリーズ名で選択
| 形名 | 入力電圧 | 出力電圧 | 出力電流 | 電力 | 出力数 | パッケージ | 耐電圧 | リップルノイズ | 効率 | 寸法 (mm) | データシート | 購入 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
36 to 76, 18 to 36, 4.5 to 9, 9 to 18 | ±12v, 12v, 3.3V, 5V | 0 to 60mA, 0 to 125mA, 0 to 400mA, 0 to 300mA | - | 30,40 | 71,72,73,75,77,78,79,80,81,82 | 17.3x17.1x12 , 17.3x17.1x8.5 | ||||||
4.5 to 9, 9 to 18, 3 to 9 | ±12v, 12v, 5V | 0 to 1200mA, 0 to 250mA, 0 to 500mA, 0 to 1000mA | - | 5,7,8 | 77,80,83 | 20.3x14.0x9.7 , 23.2x21.1x10.0 | ||||||
4.75 to 6 | ±5v, ±15v, ±12v, 15v, 12v, 5V | ±0 to 53, ±0 to 65, ±0 to 80, 0 to 100mA, 0 to 120mA, 0 to 300mA | - | 10,8 | 45,55,60 | 32.6x20.42x10.3 | ||||||
4.75 to 6 | ±15v | ±0 to 70 | - | 8 | 60 | 49.0x20x9.8 | ||||||
4.75 to 6 | ±15v, ±12v | -100mA, +200mA, ±167mA, ±125mA, ±208mA | - | 3 | 64 | 51.3x51.3x9.8 | ||||||
48V, 24V | ±15v, ±12v, 15v, 12v, 3.3V, 5V | 1.0×2, 1.25×2, 2A, 2.5A, 6A, 7A, 0.5×2, 0.65×2, 1A, 1.3A, 3A, 4A | - | 10,15,20,25,30 | 85,87,88,89,90,91,92 | 25.4x25.4x9.9 |
