標準接続図
・推奨コンデンサ
C1=33μF～47μF(Electrolytic or Ceramic Capasitor)
C2=0.1μF(Ceramic Capasitor)

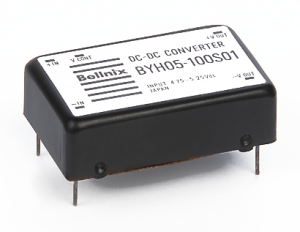

BYH シリーズ
出力電圧を0V～100V､0V～200V可変の中高圧DC-DCコンバータです｡ 独自回路採用により超低ノイズ10mVp-pを実現しています。また、フローティング出力になっており、 出力端子のつなぎ方によって、＋－どちらの出力にも対応可能です。
特徴
- 低リップルノイズ10mVp-p
- 極小サイズ1/7～1/9
- 出力電圧0%～100%可変
- 制御電圧 BYH05=0～+3V BYH12=0～+10V
- フローティング出力
- 短絡、過電流保護回路付
- 入出力間絶縁DC250V
- MTBF期待値140万時間
- 動作温度-10℃～+60℃ (温度ディレーティング要)
- RoHS指令対応
仕様
入力電圧 | 11.0 to 16.0, 4.75 to 5.25 |
|---|---|
出力電圧 | 0 to 100v, 0 to 200v |
出力電流 | 0 to 1mA, 0 to 2mA |
電力 | |
出力数 | – |
パッケージ | |
耐電圧 | |
リップルノイズ | 10 |
効率 | |
寸法 (mm) | 32.6×20.42×10.3 |
